空压机壳体结构

空压机壳体上设置有若干个大幼不一的带装置孔的装置部，装置部通过若干支持筋与壳体衔接，壳体上设置有与装置部数量一样的光滑孔，且每个所述装置部的装置孔至少与一个光滑孔接通。支持筋内设置有若干纵横散布的光滑路，每个光滑孔至少与一个光滑路相通，从而能提高壳体存储光滑油的空间。当不灌输光滑油时，光滑路及光滑孔对壳体内部起到散热的作用？翘宓撞棵疟鹕柚糜兴母鲋С纸，支持脚上开设有固定孔。

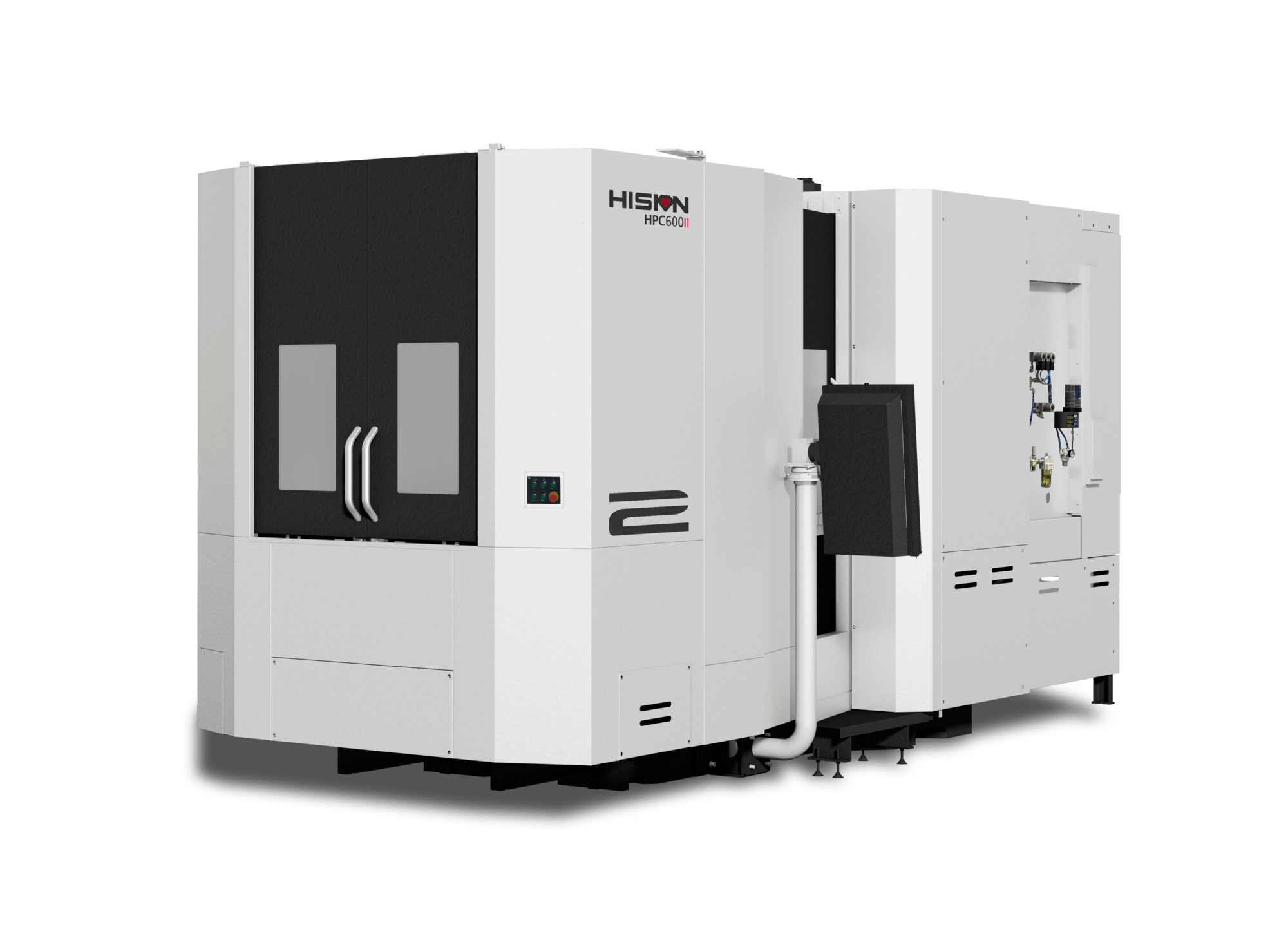

利用机床：HPC600Ⅱ卧式加工中心

重要特点

新一代HPC600Ⅱ卧式加工中心基础大件均通过度析推算，优化了筋腔结构。厚实的整体式床身，结合三轴沉型滚珠导轨并搭载集成式高速电主轴，可能应对从高速、高精度到沉切削加工，从铝件、钢件到铸件等各类资料加工。宽泛合用于汽车、塑料机械等精密机械加工。

重要参数

1、三轴行程X/Y/Z：800/800/850mm

2、工作台尺寸:500mm×550mm

3、工作台承沉：1000kg

4、急剧移动速度X/Y/Z：60/60/60m/min

5、主轴转速：8000rpm

6、主轴功率：26/45kW

7、主轴扭矩：305/623N?m

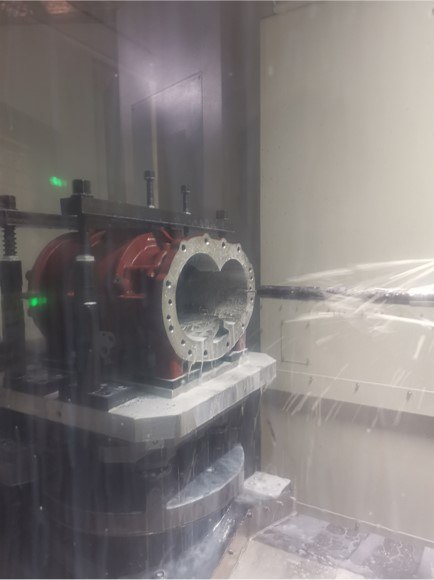

加工流程：卧加柔性自动出产线

pg电子游戏精工卧加柔性自动出产线合用于各类箱体、阀块、壳体、支架类零件的加工，能一次装夹多种分歧零件，实现24幼时陆续工作。柔性自动出产线大幅度提高了造作柔性和出产效能，实现矫捷的批量出产模式，缩短出产周期，保障产品质量，降低出产成本，以获得更好的效益。

产品加工工艺

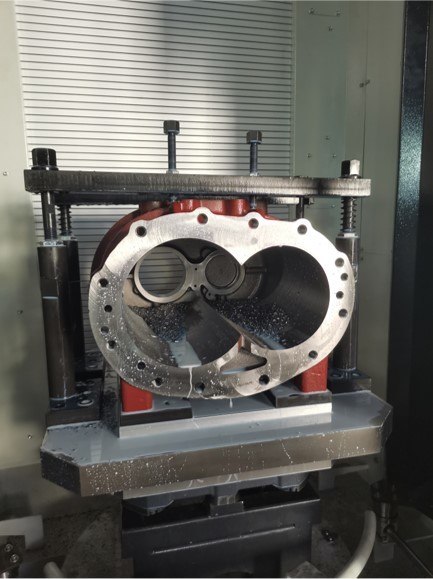

OP10：工件用毛胚底面接触工装，每个毛胚差距较大，因而在装置时必要使用直角尺校对再夹紧，一序重要以钻孔，螺纹为主，使用复合钻可提高加工效能，部门孔深100-200mm，机床须建设中心出水。

OP20：二序有三处必要把稳。

一：八字孔需选用直径D180长度H350镗刀，为预防发震转速不得超过S250。

二：八字孔底部必要铣面和打孔攻丝、刀竿长度转速需达到400mm、因而铣盘选用防震刀杆比力相宜，打孔和攻丝的刀柄，必要把稳刀柄和工件过问。

三：D8,D9的深度320mm，必要先钻疏导孔，而后共同枪钻加工，并保障中心出水的压力。
